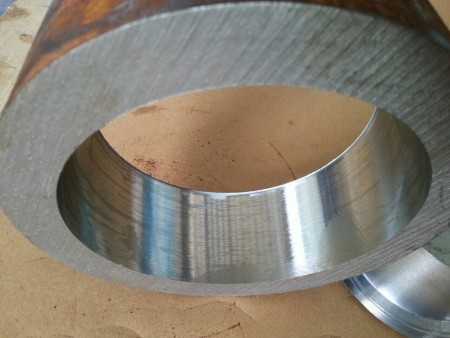

1.2344热作模具钢厂家管料

　　购买时可以参考相关价格表，但这只是特定时间内的价格情况，价格会有波动。具体购买要以实际成本为准。344钢和1.2344是同一种材料。

　　1.2344模具钢介绍

　　1.材料均匀，机械加工性和抛光性好。

　　2.高韧性和高塑性。

　　3.高低温下的高耐磨性。

　　4.优异的整体淬透性。

　　5.良好的高温强度和抗热疲劳性能。

　　6.热处理过程中的变形能力极低。

　　7.与传统钢相比，它具有更好的各向同性、优异的韧性和各向塑性。

　　1.2344模具钢热处理

　　锻造退火硬化回火

　　1050-850℃820-840℃1020-1050℃520-700℃

　　纯度:根据ASTME45方法A，硫化物A ≤0.5，氧化物B，硅酸盐C和球形氧化物D ≤1或DIN50602-K1≤10或根据客户要求。

　　钢的工厂状态:软化和退火，良好的显微组织，更大硬度229HB或回火到客户要求。

　　(1)等温退火规范

　　退火温度(850±10)°C，保温2h，随炉冷却至(720±10)°C，保温4h，随炉冷却至500°C以下，出炉空冷，硬度≤229HBW。

　　(2)高温回火规范

　　回火温度(730±10)°C，保温2h，全炉冷却≤500°C，出炉空冷。

　　(3)淬火和回火规范

　　淬火温度℃，油冷，硬度5052HRC回火温度C，放电和空气冷却，硬度2836HRC

　　(4)预硬化处理规范

　　热加工加热温度C1.2344模具钢制造商，油冷，回火温度57070摄氏度济南2344热压模具钢，空冷，回火硬度2835HRC。

　　1.2344模具钢有形财产

　　1)密度:7.31克/厘米。

　　2)线膨胀系数:

　　温度18100℃18200℃18300℃18400℃18500℃18600℃18600℃

　　线膨胀系数为11.9×10k 12.20×10k 12.50×10k 12.81×10k 13.11×10k 13.41×10k 13.71×10k。

　　3)弹性模量:(20°C)对应于MPA2344的材料的剪切模量(室温)为MPA2344，泊松比为0.288。

　　4)导热性:

　　温度20摄氏度100摄氏度200摄氏度300摄氏度400摄氏度

　　导热系数为36.0[w/(m . k .)]33.4[w/(m . k .)]31.4[w/(m . k .)]30.1[w/(m . k .)]29.3[w/(m . k .)]

　　应用状态:30-56HRC。

　　预硬硬度≤28 HRC；退火状态，硬度≤22HRC

　　1.2344模具钢化学成分

　　品牌CSiMnPSCrMoV

　　1.23440.38-0.420.8-1.20.30-0.50≤0.015≤0.0024.80-5.501.2-1.50.90-1.10

　　超声波检查

　　ASTMA388-fbh max . 3毫米(1/8英寸)或SEP1921-testgroup3-ciassE，e或根据客户要求。

　　1.2344模具钢使用

　　1.压铸模具(模芯、夹具、上模、喷嘴、氮化顶针)。

　　2.挤压模(模芯、支架、阻流块)。

　　3.热压模具，(铝、镁、铜合金)。

　　4.零件，如冷剪、飞边、热剪和耐磨零件。苏州东锜精密模具材料有限公司是一家专营国内外知名专业的公司。模具钢材料销售、大型铣床磨床抛光板加工、真空热处理于一体的模具企业，公司综合实力雄厚，技术设备精良，配套设施齐全；并拥有一批技术精湛的工程师和一支经验丰富的售后服务队伍，严格的质量管理体系和科学严谨的管理机制。

本文部分内容来源于网络，我们仅作为信息分享。本站仅提供信息存储空间服务，不拥有所有权，不承担相关法律责任。如发现本站有涉嫌抄袭侵权/违法违规的内容，请发送邮件至tokaits@163.com举报，一经查实，本站将立刻删除。

下一篇：8418模具钢8407一般热处理多少硬度
